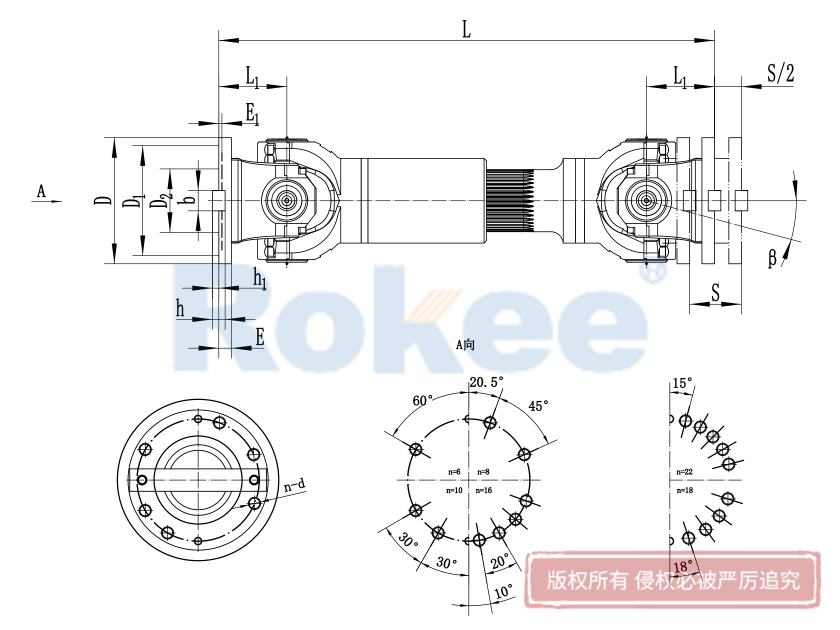

| 型號 | 回轉 直徑 D mm | 公稱 轉矩 Tn kN ·m | 脈動 疲勞 轉矩 Tp kN ·m | 交變 疲勞 轉矩 Tf kN ·m | 軸線 折角 β(°) | 伸縮量 S mm | 尺寸mm | 轉動慣量kg ·m2 | 質量kg | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmin | D1 | D2 (H7) | E | E1 | bxh | h1 | L1 | Nxd | Lmin | 增長 | Lmin mm | 增長 100mm | |||||||
| mm | 100mm | ||||||||||||||||||
| SWP160B | 160 | 20 | 14 | 10 | ≤15 | 50 | 575 | 140 | 95 | 15 | 4 | 20×12 | 6 | 90 | 6×φ12 | 0.148 | 0.004 | 46 | 3.92 |
| SWP180B | 180 | 28 | 20 | 14 | ≤15 | 60 | 650 | 155 | 105 | 15 | 4 | 24×14 | 7 | 105 | 6xφ15 | 0.268 | 0.005 | 66 | 4.75 |
| SWP200B | 200 | 40 | 28 | 20 | ≤15 | 70 | 735 | 175 | 125 | 17 | 5 | 28×16 | 8 | 120 | 8xφ15 | 0.430 | 0.009 | 86 | 6.46 |
| SWP225B | 225 | 56 | 40 | 28 | ≤15 | 76 | 850 | 196 | 135 | 20 | 5 | 32×18 | 9 | 145 | 8xφ17 | 0.826 | 0.013 | 129 | 8.05 |
| SWP250B | 250 | 80 | 56 | 40 | ≤15 | 80 | 920 | 218 | 150 | 25 | 5 | 40×25 | 12.5 | 165 | 8xφ19 | 1.553 | 0.026 | 199 | 12.54 |
| SWP285B | 285 | 112 | 78 | 56 | ≤15 | 100 | 1070 | 245 | 170 | 27 | 7 | 40×30 | 15 | 180 | 8×φ21 | 2.856 | 0.043 | 280 | 15.18 |
| SWP315B | 315 | 160 | 112 | 80 | ≤15 | 110 | 1200 | 280 | 185 | 32 | 7 | 40×30 | 15 | 205 | 10xφ23 | 4.774 | 0.078 | 385 | 19.25 |
| SWP350B | 350 | 224 | 157 | 112 | ≤15 | 120 | 1330 | 310 | 210 | 35 | 8 | 50×32 | 16 | 225 | 10xφ23 | 7.788 | 0.097 | 509 | 22.75 |
| SWP390B | 390 | 315 | 220 | 158 | ≤10 | 120 | 1290 | 345 | 235 | 40 | 8 | 70×36 | 18 | 215 | 10×φ25 | 11.628 | 0.122 | 612 | 25.62 |
| SWP435B | 435 | 450 | 315 | 225 | ≤10 | 150 | 1520 | 385 | 255 | 4.2 | 10 | 80×40 | 20 | 245 | 16xφ28 | 22.032 | 0.176 | 918 | 29.12 |
| SWP480B | 480 | 630 | 440 | 315 | ≤10 | 180 | 1690 | 425 | 275 | 47 | 12 | 95×45 | 22.5 | 275 | 16xφ31 | 35.482 | 0.238 | 1232 | 35.86 |
| SWP550B | 550 | 900 | 630 | 450 | ≤10 | 190 | 1850 | 492 | 320 | 50 | 12 | 100×45 | 22.5 | 305 | 16xφ31 | 67.868 | 0.341 | 1786 | 40.33 |
| SWP600B | 600 | 1250 | 875 | 625 | ≤10 | 210 | 2480 | 544 | 380 | 55 | 15 | 90×55 | 27.5 | 370 | 22xφ34 | 137.115 | 0.467 | 3047 | 47.65 |
| SWP650B | 650 | 1600 | 1120 | 800 | ≤10 | 230 | 2580 | 585 | 390 | 60 | 15 | 100×60 | 30 | 405 | 18xφ38 | 194.991 | 0.623 | 3693 | 54.48 |

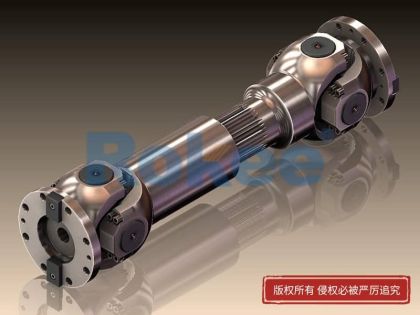

《SWP-B有伸縮短型十字萬向軸》發布于2021年1月29日
