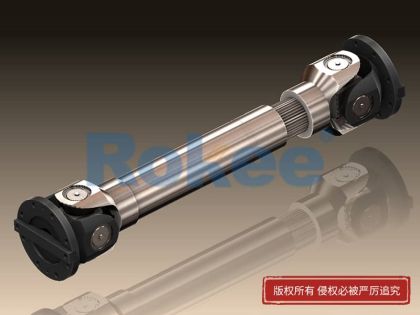

SWC-BH標準伸縮焊接型十字萬向軸

SWC-BH型十字萬向聯軸器利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。

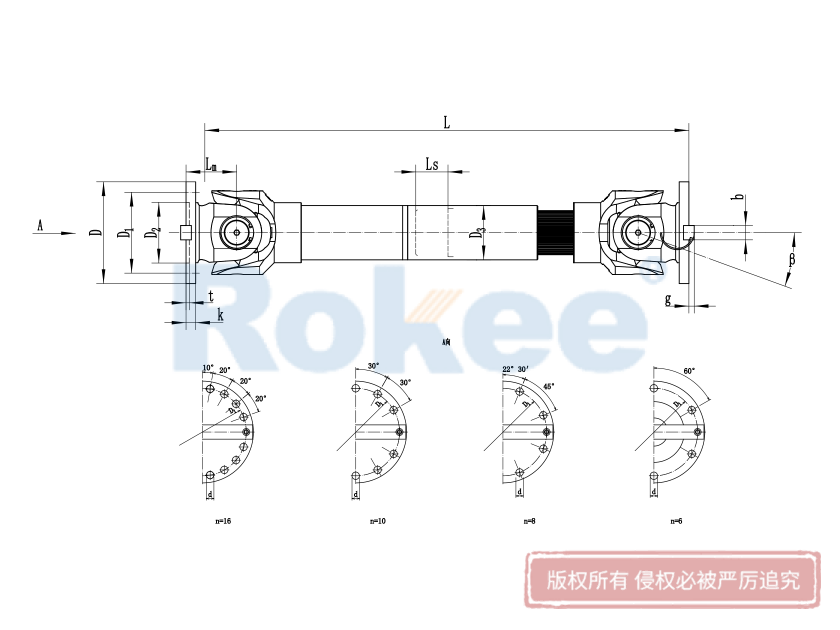

SWC-BH標準伸縮焊接型十字萬向軸基本參數

型號	回轉 直徑 D/ mm	公稱轉矩 T_n/ KN ·m	疲勞轉矩 T_f/ KN ·m	軸承壽命系數 K_L	軸線折角 β/ (°)	伸縮量 L_s/ mm	尺寸/mm										轉動慣量/ (kg ·m2)		質量/ kg
型號	回轉 直徑 D/ mm	公稱轉矩 T_n/ KN ·m	疲勞轉矩 T_f/ KN ·m	軸承壽命系數 K_L	軸線折角 β/ (°)	伸縮量 L_s/ mm	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n×φd	k	t	b (h9)	g	L_min/ mm	增長 100mm	L_min/ mm	增長 100mm
SWC100BH	100	2.5	1.25	5.795×10^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	一	一	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4.641×10^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	一	一	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0.51×10^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	一	一	0.042	0.001	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2.82×10¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8.28×10¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.051	263	6.3
SWC315BH	315	160	80	2.79×10²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7.44×10²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1.86×10³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8.25×10³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2.154×10⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	34.10	0.690	1542	27.3
SWC550BH	550	1000	500	6.335×10⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	68.92	1.357	2380	34
