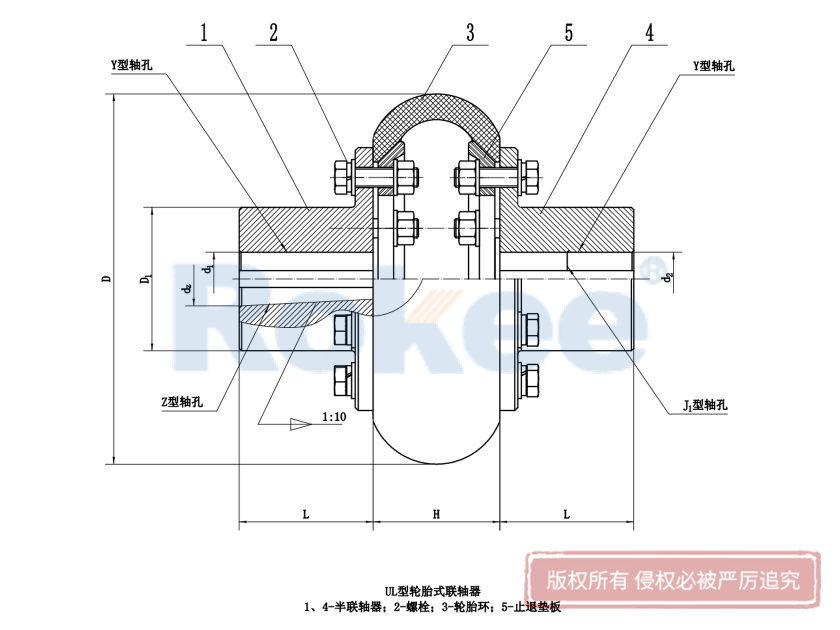

| 型號 | 輪胎體型號 | 公稱轉矩 | 許用轉速 | 軸孔直徑 | 軸孔長度 | D | D1 | H | 轉動慣性 | 質量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tn N.m | [n] r/min | d1、d2、 | Y | J1.Z 型 | kg.m2 | kg | |||||
| L | |||||||||||
| LLB1 | LTB1 | 10 | 5000 | 6 | 16 | - | 63 | 20 | 26 | 0.0003 | 0.4 |
| 7 | |||||||||||
| 8 | 20 | - | |||||||||
| 9 | |||||||||||
| 10 | 25 | 22 | |||||||||
| 11 | |||||||||||
| LLB2 | LTB2 | 50 | 5000 | 12 | 32 | 27 | 100 | 36 | 32 | 0.0035 | 1.5 |
| 14 | |||||||||||
| 16 | 42 | 30 | |||||||||
| 18 | |||||||||||
| 19 | |||||||||||
| LLB3 | LTB3 | 100 | 4500 | 16 | 42 | 30 | 120 | 44 | 39 | 0.01 | 2.2 |
| 18 | |||||||||||
| 19 | |||||||||||
| 20 | 52 | 38 | |||||||||
| 22 | |||||||||||
| 24 | |||||||||||
| LLB4 | LTB4 | 160 | 4200 | 25 | 62 | 44 | 140 | 50 | 45 | 0.021 | 3.1 |
| 28 | |||||||||||
| 30 | 82 | 60 | |||||||||
| 32 | |||||||||||
| 35 | |||||||||||
| LLB5 | LTB5 | 224 | 4000 | 25 | 62 | 44 | 160 | 60 | 51 | 0.028 | 5 |
| 28 | |||||||||||
| 30 | 82 | 60 | |||||||||
| 32 | |||||||||||
| 35 | |||||||||||
| 38 | |||||||||||
| LLB6 | LTB6 | 315 | 3600 | 30 | 82 | 60 | 185 | 70 | 58 | 0.07 | 8.1 |
| 32 | |||||||||||
| 35 | |||||||||||
| 38 | |||||||||||
| 40 | 112 | 84 | |||||||||
| 42 | |||||||||||
| 45 | |||||||||||
| LLB7 | LTB7 | 500 | 3200 | 35 | 82 | 60 | 220 | 85 | 68 | 0.15 | 13 |
| 38 | |||||||||||
| 40 | 112 | 84 | |||||||||
| 42 | |||||||||||
| 45 | |||||||||||
| 48 | |||||||||||
| 50 | |||||||||||
| 55 | |||||||||||
| 56 | |||||||||||
| LLB8 | LTB8 | 800 | 2600 | 40 | 112 | 84 | 265 | 100 | 82 | 0.3 | 22 |
| 42 | |||||||||||
| 45 | |||||||||||
| 48 | |||||||||||
| 50 | |||||||||||
| 55 | |||||||||||
| 56 | 142 | 107 | |||||||||
| 60 | |||||||||||
| 63 | |||||||||||
| 65 | |||||||||||
| LLB9 | LTB9 | 1250 | 2200 | 45 | 112 | 84 | 310 | 120 | 106 | 0.75 | 35 |
| 48 | |||||||||||
| 50 | |||||||||||
| 55 | |||||||||||
| 56 | 142 | 107 | |||||||||
| 60 | |||||||||||
| 63 | |||||||||||
| 65 | |||||||||||
| 70 | |||||||||||
| 71 | |||||||||||
| 75 | |||||||||||
| LLB10 | LTB10 | 2500 | 1800 | 60 | 142 | 107 | 400 | 150 | 124 | 2.2 | 69 |
| 63 | |||||||||||
| 65 | |||||||||||
| 70 | |||||||||||
| 71 | |||||||||||
| 75 | |||||||||||
| 80 | 172 | 132 | |||||||||
| 85 | |||||||||||
| 90 | |||||||||||
| 95 | |||||||||||
| LLB11 | LTB11 | 5000 | 1600 | 80 | 172 | 132 | 450 | 190 | 140 | 4.4 | 110 |
| 85 | |||||||||||
| 90 | |||||||||||
| 95 | |||||||||||
| 100 | 212 | 167 | |||||||||
| 110 | |||||||||||
| 120 | |||||||||||
| 125 | |||||||||||
| LLB12 | LTB12 | 10000 | 1200 | 100 | 212 | 167 | 560 | 239 | 172 | 14 | 190 |
| 110 | |||||||||||
| 120 | |||||||||||
| 125 | |||||||||||
| 130 | 252 | 202 | |||||||||
| 140 | |||||||||||
| 150 | |||||||||||
| LLB13 | LTB13 | 20000 | 1000 | 130 | 252 | 202 | 700 | 318 | 220 | 38 | 340 |
| 140 | |||||||||||
| 150 | |||||||||||
| 160 | 302 | 242 | |||||||||
| 170 | |||||||||||
| 180 | |||||||||||
| 190 | 352 | 282 | |||||||||
| 200 | |||||||||||

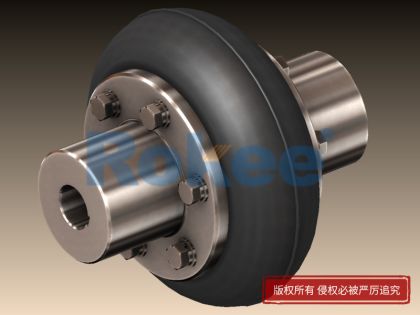

《LLB彈性輪胎聯軸器》發布于2020年6月16日
