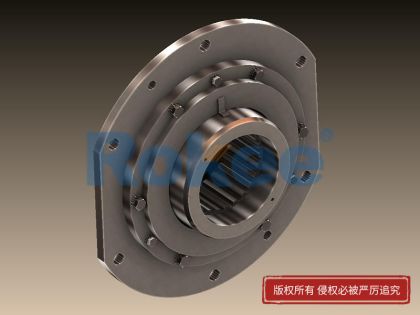

WJ型球面滾子卷筒聯軸器

WJ起重卷筒聯軸器是一種球面滾子聯軸器，有帶聯接法蘭的外套，球面滾子，半聯軸器及內外蓋板及密封系統組成，能夠傳遞較大扭矩及承受徑向載荷。

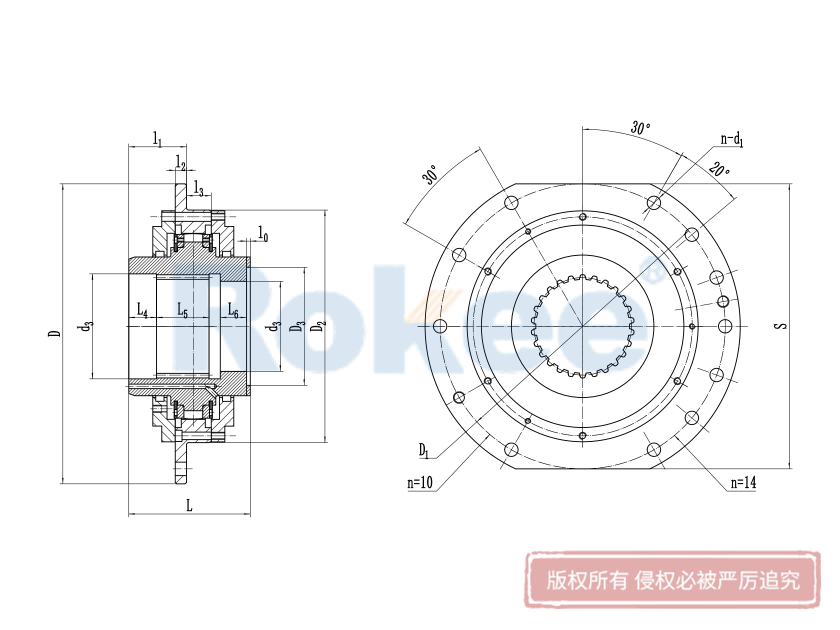

WJ型球面滾子卷筒聯軸器基本參數

型號	公稱轉矩	許用徑向	d	D	D-1	D2	D3	n-d1		d2	d3	S	L	l1	l2	l3	l4	l5	l6	l7	α/(°)	r	C	磨損刻度 M1	轉動慣量	質量
型號	Tn/kN·m	力/kN	內花鍵	D	D-1	(H6)	D3	孔	螺栓	(M6)	(K6)	(h9)	L	l1	l2	l3	l4	l5	l6	l7	α/(°)	r	C	磨損刻度 M1	I/g·m	m/kg
WJ1	4	14.5	INT16Z×2.5m	250	220	160	85	6-14	M12	35	45	220	80	42	5	12	24	22	30	18	60	2	1.6	4	0.06	12
WJ1	4	14.5	INT17Z×2.5m	250	220	160	85	6-14	M12	38	48	220	80	42	5	12	24	22	30	18	60	2	1.6	4	0.06	11
WJ2	5	16.5	INT17Z×2.5m	280	250	180	90	6-14	M12	38	48	250	80	42	5	12	24	22	30	18	60	2	1.6	4	0.11	18
WJ2	5	16.5	INT15Z×3m	280	250	180	90	6-14	M12	40	50	250	80	42	5	12	24	22	30	18	60	2	1.6	4	0.11	17
WJ3	7.1	18.5	INT15Z×3m	320	280	200	95	6-18	M16	40	50	280	84	45	5	15	25	22	30	22	60	2.5	1.6	4	0.18	20.1
WJ3	7.1	18.5	INT18Z×3m	320	280	200	95	6-18	M16	50	60	280	84	45	5	15	25	22	30	22	60	2.5	2	4	0.18	19.8
WJ4	9	20	INT18Z×3m	340	300	220	130	6-18	M16	50	60	300	92	45	5	15	25	22	30	30	60	2.5	2	4	0.25	26.2
WJ4	9	20	INT22Z×3m	340	300	220	130	6-18	M16	60	70	300	92	45	5	15	25	22	35	25	60	2.5	2	4	0.25	26.3
WJ5	14	31	INT22Z×3m	360	320	240	150	6-18	M16	60	70	320	92	45	5	15	25	22	35	25	60	2.5	2	6	0.33	31.6
WJ5	14	31	INT27Z×3m	360	320	240	150	6-18	M16	70	85	320	97	45	5	15	25	22	40	25	60	2.5	2.5	6	0.33	30.9
WJ6	18	35	INT27Z×3m	380	340	260	160	6-18	M16	70	85	340	97	45	5	15	25	22	40	25	60	2.5	2.5	6	0.44	36.5
WJ6	18	35	INT18Z×5m	380	340	260	160	6-18	M16	80	100	340	127	45	5	15	25	37	50	25	60	2.5	2.5	6	0.44	37.5
WJ7	22.4	38.5	INT18Z×5m	400	360	280	170	6-18	M16	80	100	360	127	67	25	15	33	37	50	25	60	3	2.5	6	0.58	44.9
WJ7	22.4	38.5	INT22Z×5m	400	360	280	170	6-18	M16	100	120	360	137	67	25	15	33	37	55	30	60	3	2.5	6	0.58	42.9
WJ8	28	42	INT22Z×5m	420	380	310	200	6-18	M16	100	120	380	137	77	35	15	33	37	55	30	60	3	2.5	6	0.85	56
WJ8	28	42	INT26Z×5m	420	380	310	200	6-18	M16	120	140	380	157	77	35	15	33	37	70	35	60	3	3	6	0.85	54
WJ9	35.5	49	INT26Z×5m	450	400	340	230	6-22	M20	120	140	400	157	87	40	20	28	37	70	37	60	3	3	6	1.29	72
WJ9	35.5	49	INT30Z×5m	450	400	340	230	6-22	M20	140	160	400	167	87	40	20	28	37	75	40	60	3	3	6	1.29	70
WJ10	71	115	INT30Z×5m	550	500	420	280	6-22	M20	140	160	500	167	95	43	20	38	37	75	40	60	3	3	8	3.4	124
WJ10	71	115	INT34Z×5m	550	500	420	280	6-22	M20	160	180	500	182	95	43	20	38	37	85	45	60	3	3	8	3.4	120
WJ11	112	125	INT34Z×5m	580	530	450	300	8-22	M20	160	180	530	182	95	43	20	38	37	85	45	40	3	3	8	4.08	136
WJ11	112	125	INT38Z×5m	580	530	450	300	8-22	M20	180	200	530	192	95	43	20	38	37	95	45	40	3	4	8	4.08	132
WJ12	180	150	INT38Z×5m	650	600	530	360	8-22	M20	180	200	580	192	120	63	25	33	37	95	45	40	3	4	8	7.23	190
WJ12	180	150	INT26Z×8m	650	600	530	360	8-22	M20	190	222	580	207	120	63	25	33	37	105	45	40	3	4	8	7.23	187
WJ13	315	250	INT26Z×8m	680	630	560	400	24-22	M20	190	222	600	207	120	63	25	35	37	105	45	10	4	4	8	9.66	228
WJ13	315	250	INT30Z×8m	680	630	560	400	24-22	M20	220	254	600	222	120	63	25	35	37	120	45	10	4	5	8	9.66	220
WJ14	400	300	INT30Z×8m	710	660	600	440	24-26	M24	220	254	640	222	140	68	35	43	37	120	45	10	4	5	8	14.5	290
WJ14	400	300	INT34Z×8m	710	660	600	440	24-26	M24	250	286	640	237	140	68	35	43	37	135	45	10	4	5	8	14.5	285
WJ15	500	340	INT34Z×8m	780	730	670	500	24-26	M24	250	286	700	237	160	88	35	43	37	135	45	10	4	5	8	23.9	390
WJ15	500	340	INT38Z×8m	780	730	670	500	24-26	M24	280	318	700	262	160	88	35	43	37	150	55	10	4	5	8	23.9	382
WJ16	630	380	INT38Z×8m	850	800	730	550	24-26	M24	280	318	760	262	180	108	35	43	37	150	55	10	4	5	8	34.2	476
WJ16	630	380	INT44Z×8m	850	800	730	550	24-26	M24	320	366	760	287	180	108	35	43	37	170	60	10	4	6	8	34.2	466
WJ17	800	450	INT44Z×8m	950	900	840	630	24-26	M24	320	366	860	287	200	118	45	55	37	170	60	10	4	6	8	73.3	766
WJ17	800	450	INT50Z×8m	950	900	840	630	24-26	M24	360	420	860	352	200	118	45	55	52	220	60	10	4	8	8	73.3	716
