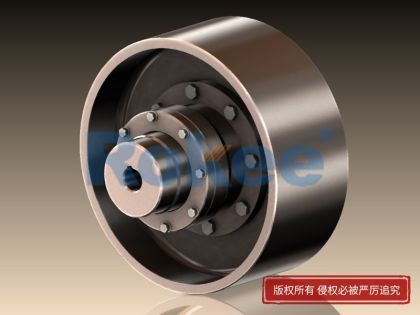

WGZ型帶制動輪鼓形齒式聯軸器

WGZ鼓形齒式聯軸器式帶制動輪設計，適用于閘瓦式制動配套場合。

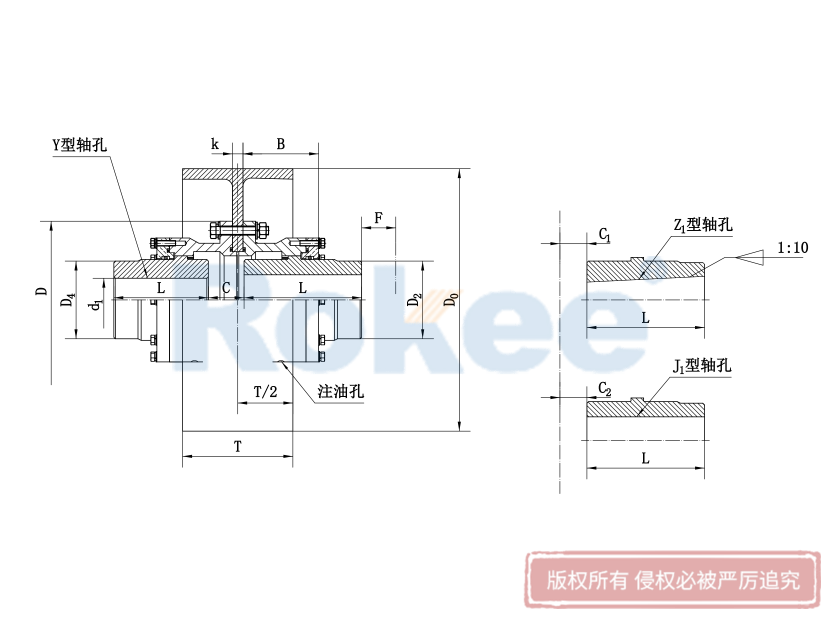

WGZ型帶制動輪鼓形齒式聯軸器基本參數

型號	公稱轉	許可轉速	軸孔直徑	軸孔長度 L		Do	D	D2	D1	B	C	C1	C2	質量 m/kg	轉動慣量I	潤滑脂用量 Kg
	矩Tn/N·m	[n] /r·min-1	d1、d2、d Z	軸孔長度 L											轉動慣量I
	矩Tn/N·m	[n] /r·min-1	d1、d2、d Z	Y	J1										/kg·m2
WGZ1	700	4000	12、14	32	---	160	122	98	60	58	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---	200					20	--	---
			20、22、24	52	---	250					10	--	---
			25、28	62	44						3	19	18
			30、32、35、38	82	60							23	12
			40、42	112	84							29	12
WGZ2	1250	4000	22、24	52	—	200	150	118	77	68	20	—	—	9.65	0.022	0.12
			25、28	62	—	250					10	—	—
			30、32、35、38	82	60	315					3	23	16
			40、42、45、48、50、55、56	112	84						3	29	16
WGZ3	2500	4000	22、24	52	—	200	170	140	90	80	33	—		16.5	0.047	0.2
			25、28	62	—	250					23	—
			30、32、35、38	82	60	315					3	23	25
			40、42、45、48、50、55、56	112	84							29	16
			60、63	142	107							36	16
WGZ4	4500	3000	30、32、35、38	82	—	250	200	160	112	90	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84	315					3	29	17
			60、63、65、70、71、75	142	107	400						36
			80	172	132							41
WGZ5	7100	3000	30、32、35、38	82	—	315	225	180	128	100	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84	400					3	29	19
			60、63、65、70、71、75	142	107							29
			80、85、90	172	132							36
WGZ6	10000	3000	32、35、38	82	—	315	245	200	145	112	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—	400					5	38	20
			60、63、65、70、71、75	142	107							43
			80、85、90、95	172	132							48
			100	212	167							48
WGZ7	14000	2500	32、35、38	82	—	400	272	230	160	122	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—	500					15	—	—
			60、63、65、70、71、75	142	107						5	38	20
			80、85、90、95	172	132							43
			100、110	202	167							48
WGZ8	20000	2500	55、56	112	—	400	290	245	176	136	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107	450					5	38	34
			80、85、90、95	172	132							43	20
			100、110、120、125	212	167							48	20
WGZ9	25000	2000	65、70、71、75	142	107	400	315	265	190	140	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132	500						43	28
			100、110、120、125	212	167	630						48
			130、140	252	202							53
WGZ10	40000	2000	75	142	—	400	355	300	225	165	28	—	—	159	1.74	1.6
			80、85、90、95	172	132	500					5	48	38
			100、110、120、125	212	167	630						48
			130、140、150	252	202							53
			160	302	242							63
WGZ11	56000	1700	85、90、95	172	—	500	412	345	256	180	15	—	—	215	3.67	2
			100、110、120、125	212	162	630					8	51	32
			130、140、150	252	202	710						56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500	440	375	288	207	8	51	45	303	6.4	3.4
			130、140、150	252	202	630						56	32
			160、170、180	302	242	710						66
			190、200、220	352	282							76
WGZ13	112000	1700	140、150	252	202	630	490	425	320	235	8	56	38	391	10.45	4.4
			160、170、180	302	242	710						66	32
			190、200、220	352	282							76	32
WGZ14	160000	1500	160、170、180	302	242	710	545	462	362	265	10	68	32	523	17.48	6.6
			190、200、220	352	282	800						78	32
			240、250、260	410	330							—	10
